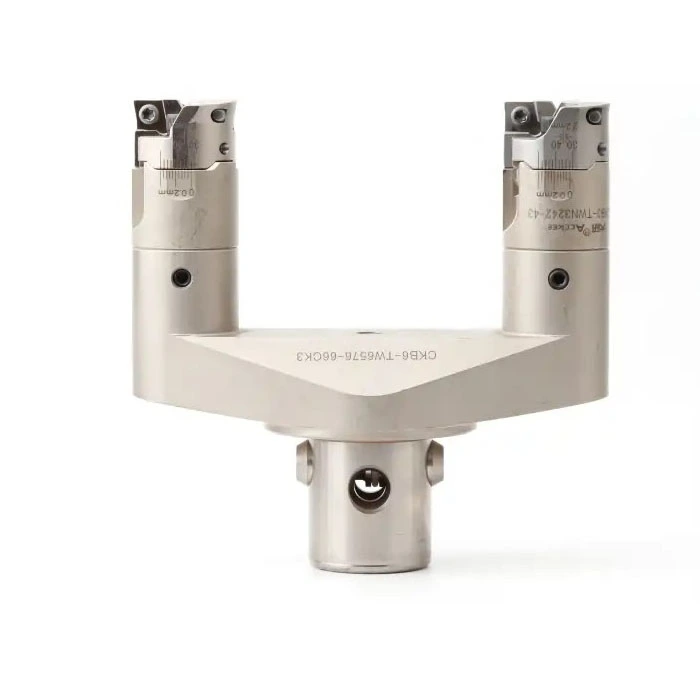

Cabezal de mandrinado giratorio

Rango de diámetro: 22 mm – 127 mm (0,866” – 5”)
• Rango de longitud: 56 mm – 77 mm (2,205” – 3,031”)
• Material: Acero H13

Características y beneficios

• Los portaplaquitas dobles opuestos equilibran las fuerzas de corte mientras ambas plaquitas cortan simultáneamente
• Adecuado para mandrinado interno y externo
• Consulte la página 98 de nuestro catálogo en la pestaña "Descargar" para obtener dimensiones detalladas, tolerancias e inserciones aplicables.
• Comuníquese con nosotros para consultas sobre precios o soluciones personalizadas.

Enviar Consulta

Clasificación: 5.0

(Recuento de calificaciones: 1)

Descripción del Producto

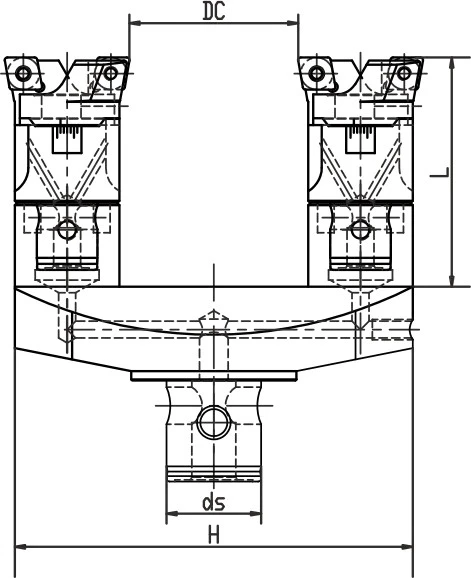

Dimensiones y especificaciones técnicas

7 configuraciones disponibles

Diámetro de corte (mm)	Diámetro de sujeción (mm)	Longitud (mm)	Bloque cortador	Profundidad de corte (mm)	Rango de corte exterior (mm)
80-88	28	79	CKB2-TWN2533-38	56	22-30
90-98	28	89	CKB2-TWN2533-38	56	32-40
119-129	28	118	CKB3-EWN3242-43	67	45-55
129-139	36	128	CKB3-EWN3242-43	67	55-65
139-149	36	138	CKB3-EWN3242-43	67	65-75
182-195	36	179	CKB4-EWN4154-50	77	89-100
209-222	36	206	CKB4-EWN4154-50	77	114-127
