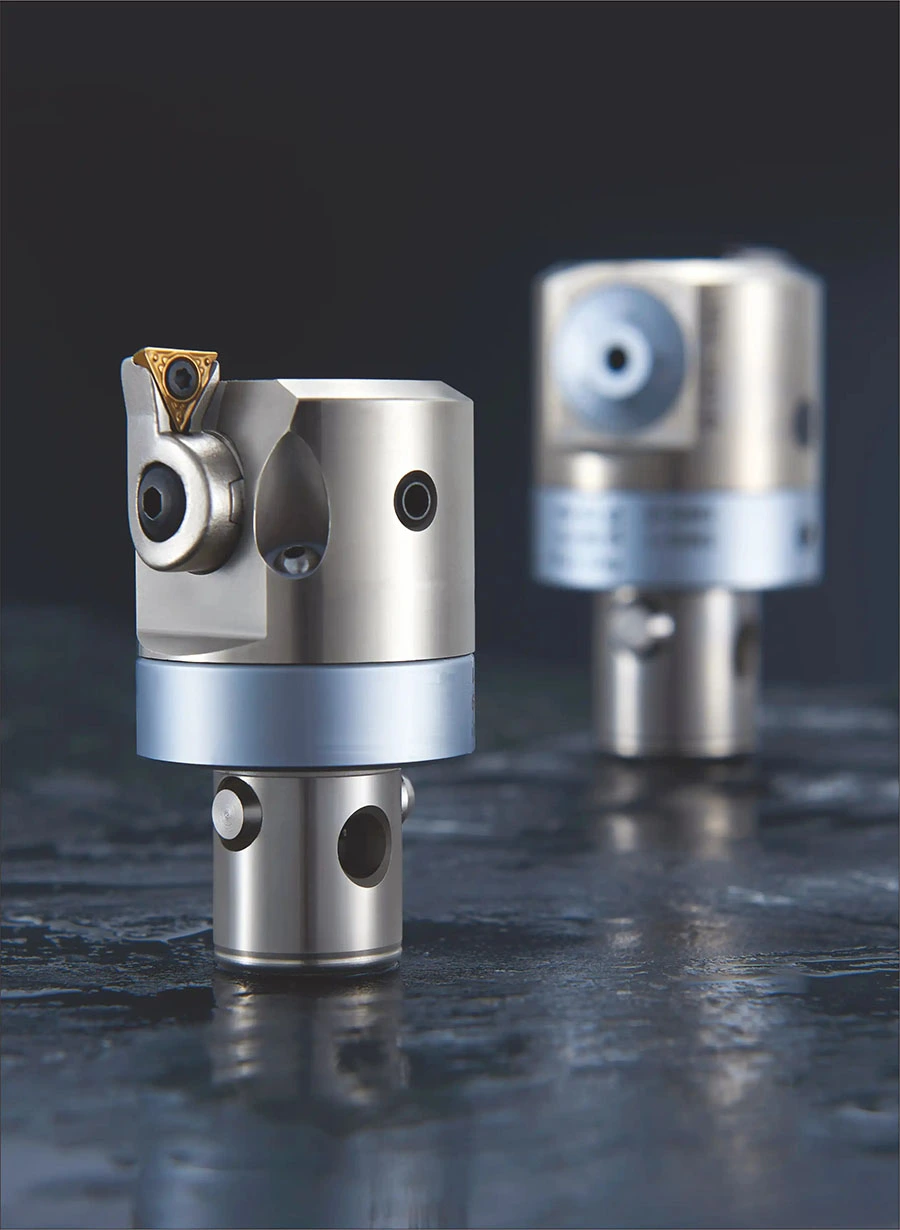

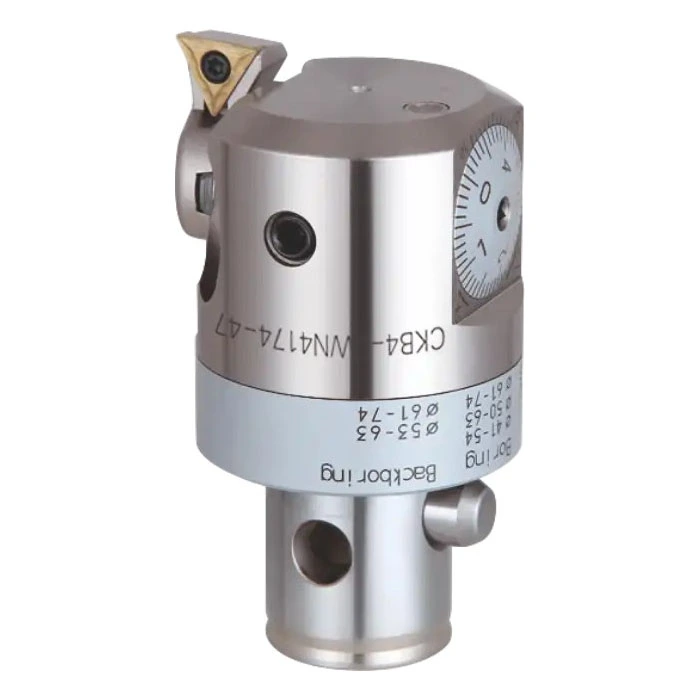

Cabezal de mandrinado de precisión EWN

Rango de diámetro: 20 mm – 203 mm (0,787” – 7,992”)
• Rango de longitud: 32,5 mm – 71 mm (1,28” – 2,795”)
• Material: Acero H13

Características y beneficios

• Ajuste vernier de precisión con 0,01 mm por división
• Velocidad máxima de corte: 1200 m/min
• Diseño preequilibrado para mecanizado de alta velocidad
• Suministro de refrigerante pasante
• Capacidad de retroperforación estándar

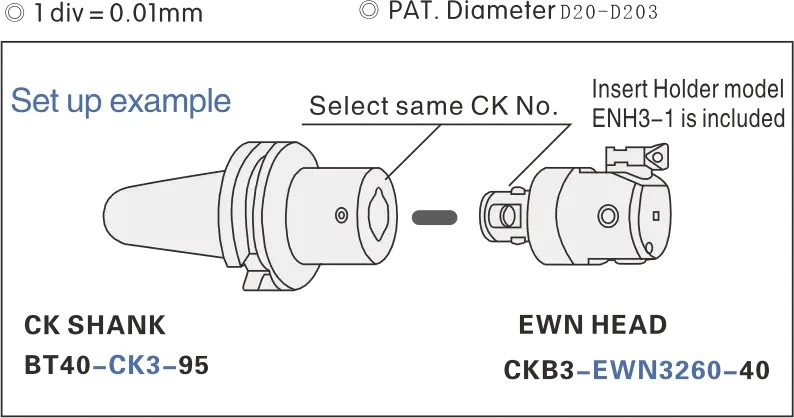

• Se suministra con portainsertos ENH3-1
• Consulte la página 101 de nuestro catálogo en la pestaña "Descargar" para obtener dimensiones detalladas, tolerancias e inserciones aplicables.
• Comuníquese con nosotros para consultas sobre precios o soluciones personalizadas.

Enviar Consulta

Descripción del Producto

Dimensiones y especificaciones técnicas

7 configuraciones disponibles

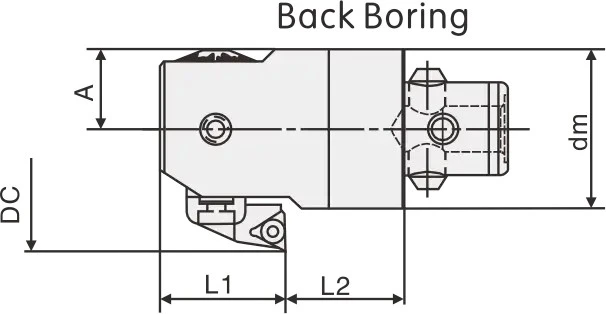

Diámetro de corte (mm)	Diámetro de sujeción (mm)	Longitud (mm)	Insertar	Bloque cortador	Tornillo del bloque cortador	Masa (kg)	Llave de bloque cortador	Diámetro de corte de avellanado (mm)	Profundidad de avellanado (exterior L1) (mm)	Profundidad de avellanado (interior L2) (mm)	Radio interior (A) (mm)
20-26	19	32.5	TP..0802..	ENH1-1	M2.2×5	0.09	T7	30-31	20	10	10
25-33	24	35.5	TP..0802..	ENH2-1	M2.2×5	0.15	T7	38-41	22	10	12.5
32-42	31	40	TP..0802..	ENH3-1	M2.2×5	0.25	T7	48-52	25	9	16
41-54	39	47	TC..1102..	ENH4-1	M2.5×6	0.43	T8	59-67	30	13	20
53-70	49	57	TP..1103..	ENH5-1	M3×7	1.25	T8	61-73	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2.5×6	1.78	T8	77-98	45	23	32.5
100-153	63	71	TP..1103..	ENH6-1	M3×7	2.53	T8	107-155	45	23	45.5
