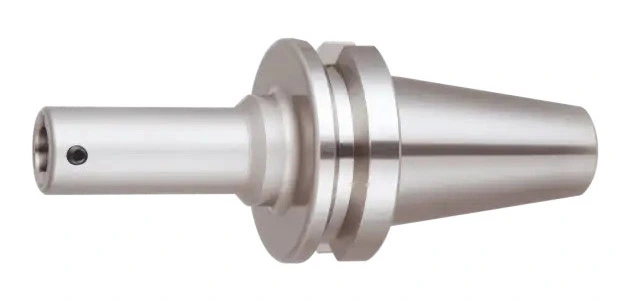

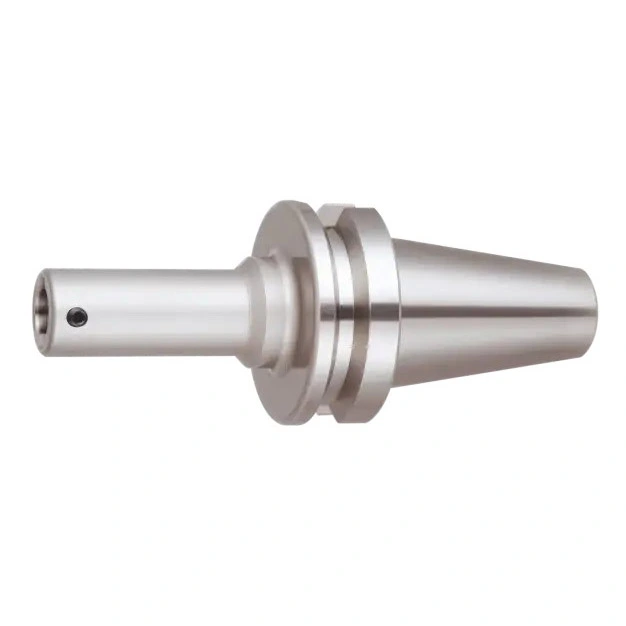

Titular de la CKB

Rango de diámetro: 19 mm – 63 mm (0,748” – 2,48”)
• Rango de longitud: 80 mm – 285 mm (3,15” – 11,22”)
• Material: Acero H13

Características y beneficios

• La interfaz modular proporciona una conexión rígida entre el husillo y la herramienta de corte.
• La interfaz de precisión garantiza un posicionamiento preciso y una sujeción confiable

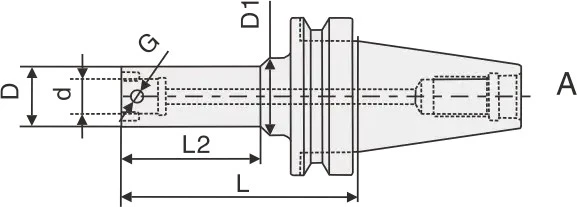

• Disponible en Tipo A y Tipo B

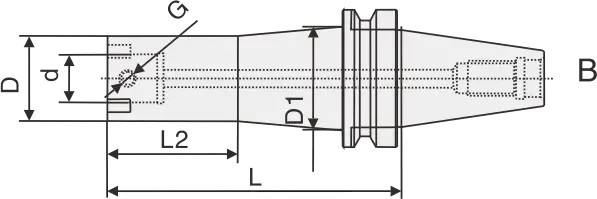

• El tipo B presenta una base de sujeción más gruesa para mayor rigidez y resistencia a las vibraciones.
• Consulte la página 111 de nuestro catálogo en la pestaña "Descargar" para obtener dimensiones detalladas, tolerancias e inserciones aplicables.
• Comuníquese con nosotros para consultas sobre precios o soluciones personalizadas.

Enviar Consulta

Clasificación: 5.0

(Recuento de calificaciones: 1)

Descripción del Producto

Dimensiones y especificaciones técnicas

49 configuraciones disponibles

Diámetro del agujero (mm)	Diámetro del asiento (mm)	Longitud del asiento (mm)	Rosca de conexión (G)	Longitud de la punta (mm)	Masa (kg)
11	19	80	M4×0,5	46	0.75
14	24	80	M5×0,5	46	0.83
18	31	80	M6×0,75	58	0.91
22	39	80	M8×0,75	58	1.02
28	49	65	M10×1	42	1.45
11	19	85	M4×0,5	49	1.21
11	19	115	M4×0,5	79	1.21
14	24	85	M5×0,5	49	1.21
14	24	115	M5×0,5	79	1.27
14	24	145	M5×0,5	105	1.3
18	31	95	M6×0,75	68	1.32
18	31	125	M6×0,75	80	1.46
18	31	155	M6×0,75	85	1.62
18	31	185	M6×0,75	115	1.75
22	39	95	M8×0,75	68	1.54
22	39	125	M8×0,75	98	1.86
22	39	155	M8×0,75	128	2.15
22	39	185	M8×0,75	120	2.42
28	49	95	M10×1	68	1.81
28	49	125	M10×1	98	2.35
28	49	155	M10×1	128	2.75
28	49	185	M10×1	155	3.05
28	49	215	M10×1	180	3.3
36	63	65	M12×1	43	2.2
36	63	95	M12×1	68	2.75
36	63	125	M12×1	98	3.2
36	63	155	M12×1	128	3.4
36	63	185	M12×1	158	3.6
36	63	215	M12×1	188	3.8
11	19	125	M4×0,5	67	3.93
11	19	165	M4×0,5	75	4.05
14	24	125	M5×0,5	67	4.08
14	24	165	M5×0,5	75	4.2
18	31	125	M6×0,75	75	4.1
18	31	165	M6×0,75	90	4.35
18	31	205	M6×0,75	130	4.7
22	39	125	M8×0,75	82	4.35
22	39	165	M8×0,75	95	4.7
22	39	205	M8×0,75	110	5.02
22	39	245	M8×0,75	150	5.3
28	49	125	M10×1	82	4.75
28	49	165	M10×1	95	5.2
28	49	205	M10×1	110	5.53
28	49	245	M10×1	150	5.95
36	63	125	M12×1	87	5.15
36	63	165	M12×1	127	6.1
36	63	205	M12×1	165	7.4
36	63	245	M12×1	150	7.75
36	63	285	M12×1	185	8.1
